Ricevere il DRM con il piccolo FT 817 Yaesu

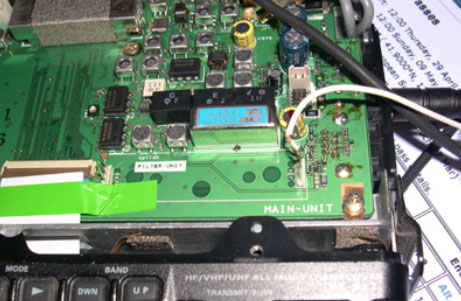

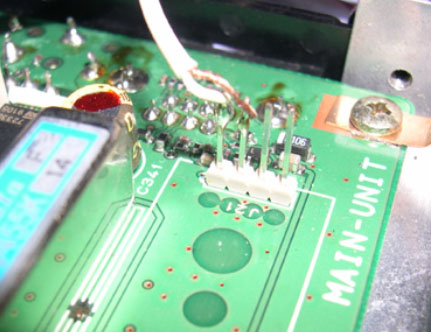

Prima di tutto aprire la radio rimuovendo lo chassis superiore. Poi cercare sullo stampato il connettore per il filtro opzionale dove andremmo a prelevare il segnale a 455 Khz. sul primo piedino (da destra) del connettore J21 come da foto.
Per abilitare il filtro e quindi l'uscita a 455 khz bisogna entrare nel menu System (premere il tasto F per un secondo) e poi scegliete il Menu Item 38 [OP FILTER] settandolo su CW. In questo modo utilizzando dal menu' il tasto NAR abilitiamo il filtro e l'uscita del segnale a 455 khz. Io ho usato un convertitore 455/12 della tedesca Sat Service.

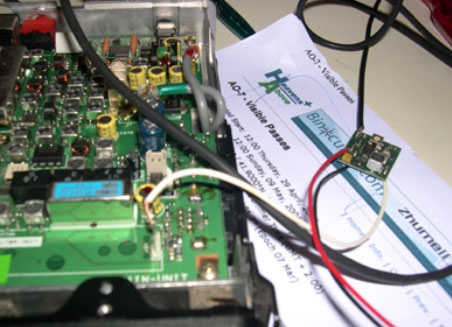

Il ho montato il convertitore in una scatoletta esterna e ho fatto uscire il cavo con il segnale a 455 Khz da una fessura di fianco alla presa Cat dell'817. Ecco le foto che descrivono la modifica:
Il convertitore 455/12 Sat Service usato durante le prove di ricezione Drm
