I primi test con il ricevitore PCR 1000 ICOM

Il mio interesse per il Drm (Digital Radio Mondiale) è nato dopo aver visitato il sito di Mark G7LTT dove viene descritto come ricevere le trasmissioni digitali DRM utilizzzando un semplice ricevitore Icom PCR-1000 senza nessuna modifica hardware. Il Drm è un nuovo sistema di trasmissione sulle onde corte e medie che utilizza un segnale digitale ricevibile solo con appositivi software o con ricevitori dedicati. Per ascoltare il Drm i normali ricevitori devono essere modificati con un convertitore che preleva il segnale a 455 khz e le converte a il segnale a 12 khz per poterlo inserire nella scheda audio del pc. Le prove seguenti sono state fatte utilizzando un Icom PCR-1000 senza nessun modifica ma semplicemente intervenendo sulle modalità di ricezione e sulla frequenza sintonizzata. Il software Drm che ho scelto è DREAM che viene diffuso liberamente in rete attraverso la licenza GNU-General Public License sia per Linux che per Windows. Invece di scaricare i codici sorgeti dal sito http://drm.sourceforge.net ho preferito prelevare l'ultima versione dei file binari eseguibili dal sito della tedesca Sat Service che permette di scaricare direttamente il file .exe di Dream.Una volta installato il software ho scaricato l'ultima versione aggiornata dello schedule con gli orari delle trasmissioni di test in DRM dall'ottimo sito: http://www.drm-dx.de (vi consigio di scaricare il file DRMSchedule.ini aggiornato in modo da avere gli orari direttamente disponibili all'interno del software Dream).A questo punto ho fatto la prima prova di ricezione, seguento i consiglio di G7LTT e quindi sintonizzando il segnale Drm in modalità USB, Filtro 50 Khz (per usare con comodità i filtri del PCR-1000 è consigliabile utilizzare l'ottimo software TalkPcr) posizionandosi 12 khz in alto rispetto alla frequenza di trasmissioni del segnale Drm e di attivare l'opzione "inversione segnale"(Flip input Spectrum) all'interno del software Dream. Il risultato è stato ottimo.. la prima prova ha permesso di ricevere (vedi le schemate qui a lato) il segnale in digitale di Voice of Russia sui 15780 khz sintonizzando il PCR1000 alle 17:30 Cet sui 15786 khz . La qualità della ricezione è molto buona, il segnale digitale ha soltato qualche interruzione dovuta a disturbi sui canali adiacenti ma diciamo che in 15 minuti di ascolti.. ci sono stati solo 2/3 interruzioni. Ecco un file audio (mp3) (290 Kb) di questo ascolto. L'antenna utilizzata è un dipolo multibanda (40/20/10 Metri bande radioamatoriali) installato sul mio tetto nel centro di Roma. A causa dei disturbi locali (trasmettitori in onde medie di Radio Vaticana e di RadioRai molto vicini) in tutte le prove di ricezione è stato sempre inserito l'attenuatore del PCR-1000.Ulteriore prove sono state fatte sul segnale locale di Radio Vaticana in onde medie Drm, sintonizzando sui 1618 khz il segnale originale trasmesso a 1611 khz (ascolta una registrazione di questo ascolto in Mp3) dagli impianti di Santa Maria di Galeria (Roma). Anche in questo caso ottima ricezione senza nessun tipo di interruzione. Anche il segnale di Radio Kuwait, trasmesso sui 13620 è stato ricevuto sui 13625 khz con buoni risultati in qualità di audio. Per ricevere i segnali Drm è stato sufficente spostarsi in alto di 5/6 Khz (e non 12 come indicato da G7LTT) rispetto alla frequenza di trasmissione Drm controllando in tempo reale la qualità del segnale digitale ricevuto. La ricezione con il PCR-1000 non modificato sembra comunque possibile sono in presenza di forti segnali DRM e soprattutto senza disturbi da canali adiacenti, visto che prove di ricezione di segnali in bande "affollate" hanno dato risultati molto scarsi.

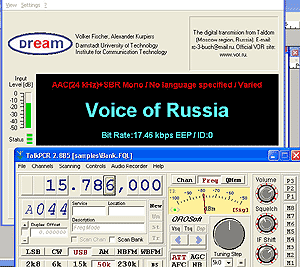

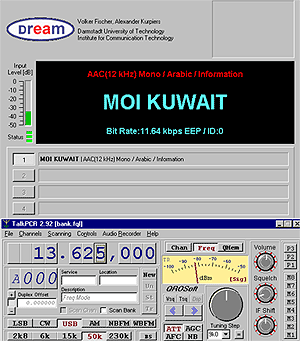

Ecco qualche registrazione audio delle prime prove di ascolto con il Pcr-1000:

Saluti, Andrea IW0HK
