Antenna HF "Canna da Pesca"
Uno delle antenne che ho testato sul mio terrazzo e' stata la ormai classica antenna a canna da pesca per le bande Hf. Il balun 4:1 è stato realizzato utilizzando un toroide Amidon T200 e seguendo con cura i consigli di Angelo IK1QLD disponibili sulla sua home page. L'avvolgimento è stato realizzato con del semplice filo rosso/nero per impianti hi-fi e poi il tutto inserito in una scatola Gewiss per impianti elettrici. La canna da pesca è da 7 metri in fibra di vetro comprata per pochi euro da Decathlon. L'antenna è adesso installata in prova sul mio tetto attaccata ad un palo tv e con cinque lunghi radiali di massa sparsi per il terrazzo condominiale.

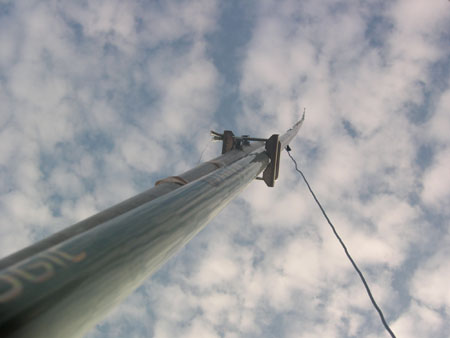

Ecco la canna da pesca montata sul tetto di casa a Roma |
 |
Il balun e i fili del piano di massa (nella foto sono due..adesso ne ho montati cinque) |
Il balun 4:1

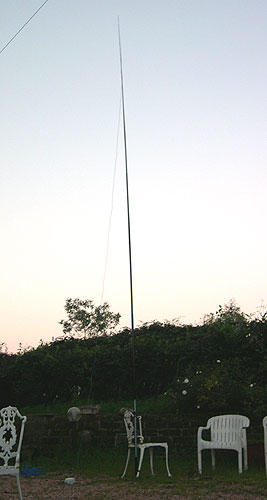

Ecco la foto dei primi test con la canna da pesca, installata brutalmente su una "sedia da giardino" durante il Contest CQWW SSB 2005. Ottimi la resa dell'antenna in 21 e in 14 mhz.
.
