Guida pratica all’ascolto del DRM (Digital Radio Mondiale)
4. Come ricevere il DRM - I ricevitori disponibili e i software di decodifica
Per poter ricevere in onde corte le trasmissioni digitali DRM possiamo oggi scegliere tra varie modalità di ricezione e tipi di ricevitori:
Durante la fiera del broadcasting di Amsterdam (IBC ottobre 2005) sono stati presentati i primi modelli di ricevitore per il Drm. Tutti i ricevitori presentati utilizzando il chip Radioscape RS500 sviluppato utilizzando la tecnologia Dsp di Texas Instruments che permettere di decodificare sia segnali Drm in onde corte e medie e si di ricevere il Dab in banda Vhf e le trasmissioni “analogiche” in banda Fm e onde medie Am.
Ricevitori Drm "nativi" stand alone
Questi sono ad oggi i ricevitore DRM nativo "portatile", cioè che non necessita di
computer per la decodifica Drm:
Morphy Richards 27024
Introdotto sul mercato nell'Ottobre 2006 ed è basato sul chip Radioscape RS500. Questo ricevitore può ricevere in modalità digitale in
DAB (
Banda-III & Banda L) e in DRM (sw-om-lw) e anche in analogico sulla banda FM e in onde medie, corte e lunghe. Riceve gli standard
AMSS, automatic alternative frequency switching (AFS), EPG (DAB)
ed è dotato inoltre di una presa per l'inserimento di una scheda di memoria SD per la registrazione delle trasmissioni ricevute in digitale. E' dotato di un'antenna a stilo per l'ascolto in FM e in onde corte e di un'antenna interna in ferrite per le onde medie/lunghe e di una presa USB per l'update del firmware interno. Non e' dotato di presa per l'antenna esterna e funziona solo con alimentazione a rete.
Attualmente è in vendita ad un prezzo circa 200 Euro ed è disponibile nel negozio online italiano Rebelio.it e in quello tedesco T-Online
Himalaya DRM2009
Introdotto sul mercato nel Luglio 2007 ed è basato sul chip Radioscape RS500.
Riceve in digitale in DAB ( Banda-III & Banda L) e in DRM (sw-om-lw) e anche in analogico sulla banda FM e in onde medie, corte e lunghe. Riceve gli standard AMSS, automatic alternative frequency switching (AFS), EPG (DAB) ed è dotato inoltre di una presa per l'inserimento di una scheda di memoria SD per la registrazione delle trasmissioni ricevute in digitale. E' dotato di un'antenna a stilo per l'ascolto in FM e in onde corte e di un'antenna interna in ferrite per le onde medie/lunghe e di una presa USB per l'update del firmware interno. E' dotato di presa per l'antenna esterna e può essere alimentato a batterie.
Attualmente è in vendita ad un prezzo circa 249 Euro ed è disponibile nel negozio online tedesco T-Online
Ricevitori HF modificati
Utilizzando la scheda audio del proprio personal computer insieme ad un software di decodifica è possibile ricevere il Drm grazie ad una modifica di un "normale" ricevitore HF.
Ad oggi esistono due software di decodifica Drm, ecco le loro caratteristiche:
DRM Software Radio Project: questo software: disponibile solo per il mondo Windows, è stato realizzato dal consorzio Drm ed è reperibile sul sito http://www.drmrx.org al prezzo di 45 euro. Il sito annuncia che questo prodotto non verrà più aggiornato a partire dal 1 Aprile 2005 ma che saranno ancora disponibili i forum e il supporto per l'installazione.
DREAM DRM Software Radio Project : si tratta di software open source sotto GNU General Public License, disponibile per Windows e per Linux , sviluppato presso la Technische Universität di Darmastad. Il software è in continuo sviluppo ed è adesso arrivato alla versione 1.6.25 che può essere scaricata sia in versione sorgente e sia in una versione compilata sul sito http://pessoal.onda.com.br/rjamorim/dream.zip . L'home page di Dream è invece disponibile all'indirizzo http://drm.sourceforge.net/

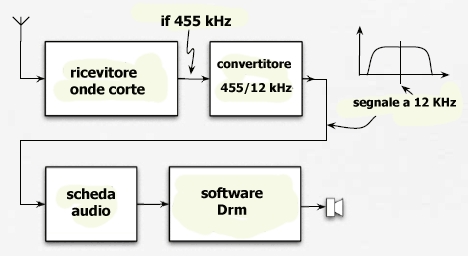

La modifica da apportare ai più diffusi ricevitori per onde corte consiste nel prelievo del segnale a media frequenza (solitamente 455 kHz o 10.7 MHz) prima del rivelatore. Il segnale a IF viene poi convertito a 12 kHz mediante un convertitore e portato in ingresso della scheda audio del PC.
I convertitori posso essere auto-costruiti o acquistati su internet su questi tre siti:
La ditta tedesca SatService
http://home.t-online.de/
La ditta italiana Elad (vende anche convertitori 10.7 MHz / 12 kHz)
http://www.elad.it
Il sito del radioamatore Italiano I5XWW
http://xoomer.virgilio.it/i5xww
Un buon database di informazioni su come modificare il proprio ricevitore HF per il Drm è disponibile all'indirizzo http://www.drmrx.org o sul sito http://www.mods.dk
Ricevitori HF non modificati
Alcuni ricevitori HF grazie alla possibilità di utilizzare filtri a larga banda anche in modalità SSB riescono a ricevere, seppur con prestazioni non ottimali, i segnali Drm senza nessun modifica hardware. Ecco un elenco, non completo, con le impostazioni per ricevere il DRM collegando direttamente l'uscita audio del ricevitore all'ingresso "line-in" della scheda audio del Pc e utilizzando il software Dream o il DRM Software Radio Project.
Icom Pcr-1000: modo USB, Filtro 50 KHz, sintonizzando la radio 12 kHz in alto rispetto alla frequenza di trasmissioni del segnale Drm. Se si usa il software Dream attivare l'opzione "inversione segnale"(Flip input Spectrum).
JRC NRD-535D: modo cw - Bandwidth AUX (12kHz) - AGC Slow - Passband -2000 Hz CW Offset (BFO) -5000 Hz,
AOR 7030: Modo Cw - Filtro 9.5 kHz - Passband -4.2 kHz - sintonizzando la radio 5 kHz in alto rispetto alla frequenza di trasmissioni del segnale Drm
Questo sito http://www.fineware-swl.com/drm.html offre molti consigli a chi vuole provare a sintonizzare i segnali Drm senza modificare il proprio ricevitore.
Ricevitori PC based
Sono costituiti da un RF box che viene connesso ad un antenna e ad un personal computer attraverso la seriale o l'interfaccia Usb.
Ecco i modelli attualmente in commercio:
TenTec RX320D
Ricevitore DSP 0-30 MHz controllato da PC (seriale) dotato di uscita IF a 12 kHz da connettere direttamente alla scheda audio. Non viene fornito con software DRM. http://www.tentec.com
Digital World Traveller - Coding Technologies:
E' il primo ricevitore DRM portalile "pc based" a comparire sul mercato. Si tratta di un ricevitore esterno che si connette tramite Usb al proprio computer e grazie al software (proprietario della Coding Technologies) riceve sia le trasmissioni DRM sia la normale modalità analogica Am. http://www.codingtechnologies.com/
FDM-77 - Elad
Ricevitore SDR (SoftwareDefined Radio) realizzato in Italia che permette di ricevere da 0 a 60 MHz in modalità AM/FM/SSB/CW e ricevere i segnali DRM grazie al proprio software interno. Anche in questo caso la connessione tra il ricevitore e il pc è attraverso l'interfaccia usb 2.0 http://www.eladit.net
WINRADIO WR-G303i
E' il primo ricevitore onda corta (9 KHZ 30 MHZ ) all-mode (AM, FM, SSB, CW) su scheda PC (PCI). Grazie al software opzionale (DRM Decoder/Demodulator Plug-in) può ricevere direttamente il DRM senza alcuna modifica hardware. http://www.winradio.com/
WINRADIO WR-G303e
Il WR-G303e è un ricevitore SDR (SoftwareDefined Radio) in HF (9 KHZ 30 MHZ) per Pc. Rappresenta la versione esterna del modello WR-G303i , con identiche prestazioni. Il ricevitore è basato su di una connessione USB, ed è compatibile con PC Desktop e portatili di ultima generazione. Grazie al software opzionale (DRM Decoder/Demodulator Plug-in) può ricevere direttamente il DRM senza alcuna modifica hardware. http://www.winradio.com/
CIAOradio H101
E' un ricevitore portatile HF (0,1 - 30 MHz) che si connette al pc attraverso l'inferfaccia USB. Riceve i modi DRM, AM, FM, SSB, CW, PSK, RTTY, SSTV. Può ricevere il Drm, senza modifiche hardware usando il software opensource Dream
http://www.comsistel.com/drm.htm
Ricevitore DRM Elektor in Kit
Si tratta di un ricevitore in kit basato sul
DDS AD9835 e realizzato dalla rivista Elecktor (pubblicato in Germania e in Inghilterra sul numero
3/2004) che riceve da 500 khz a 22 Mhz e e utilizza il software DRM Dream e un software proprietario per la sintonia della frequenza. Si può acquistare online sul sito tedesco http://www.ak-modul-bus.com/stat/elektor.html e sul sito di Crispino Messina http://xoomer.virgilio.it/i5xww
RFspace SDR-14
Ricevitore SDR (SoftwareDefined Radio) che permette di ricevere da 0 a 30 MHz in modalità AM/FM/SSB/CW e ricevere i segnali DRM usando il sofware esterno Dream. Anche in questo caso la connessione tra il ricevitore e il pc è attraverso l'interfaccia usb.
http://www.rfspace.com/sdr14.html
RFspace SDR-IQ
Ricevitore SDR (SoftwareDefined Radio) a campionamento diretto che permette di ricevere da 0 a 30 MHz in modalità AM/FM/SSB/CW e ricevere i segnali DRM usando il sofware esterno Dream. Anche in questo caso la connessione tra il ricevitore e il pc è attraverso l’interfaccia usb.
http://www.rfspace.com/SDR-IQ.html
Perseus
Ricevitore SDR a campionamento diretto da 10 KHz a 30 MHz diretto di ricevere i segnali DRM usando il sofware esterno Dream. Anche in questo caso la connessione tra il ricevitore e il pc è attraverso l’interfaccia usb.
http://www.microtelecom.it/perseus/index-it.htm
TenTec RX-350D
Ricevitore DSP 0-30 MHz da "tavolo" dotato di uscita IF a 12 KHz da connettere direttamente alla scheda audio. Non viene fornito con software DRM. http://www.tentec.com/
Esistono poi dei ricevitori professionali destinati al monitoraggio dei segnali DRM da parte di broadcaster ed enti di controllo. Per una lista aggiornata si può consultare il sito:
http://www.drm.org/receivers/globreceivers.htm
