Un accordatore esterno per gli apparati Icom
La modifica (esterna) che trovate in questa pagina e'dedicata a tutti gli utilizzatori di apparati Hf ICOM che usano un accordatore esterno. L'idea
di realizzare questo piccolo accessorio mi e' venuta dopo l'acquisto di un
SGC-239 che uso montato sul terrazzo subito sotto la mia antenna verticale
"canna da pesca". Per accordare nuove frequenze, non in memoria nell'accordatore

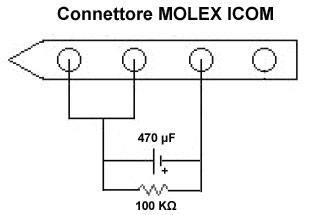

SGC, dovevo ho fare il classico fischio in Usb o passare dal CW. Usando questo piccolo circuito collegato alla presa MOLEX che si trova dietri tutti gli apparati HF Icom si puo' usare il commando "Tuner" che di solito comanda l'accordatore interno, per generare un portante in CW di 10 watt per circa 5/6 secondi. Il connettore da utilizzare e' quello che viene usato per alimentare all'interno dei PC gli HD e i floppy. Il connettore (maschio) deve essere tagliato da un lato per potersi adattatare alla presa (femmina) Molex Icom. Con un semplice taglierino si toglie la plastica superflua fino a riuscire a connettere facilmanete le due prese. Il circuito da realizzare e' semplicissimo, bastano un condensatore da 470 μF e una resistenza da 100 KOhm. Usando questi valori la durata del "tuning time" e' di circa 5 secondi, usando un condensatore da 1000 μF si arriva a circa 10 secondi. Lo schema di come commettere il condesantore e la resistenza lo trovate in questa pagine ed e' molto semplice da realizzare. Personalmente ho usato poi un pezzo di tubo termorestrigente per isolare i componenti usanti nell'interfaccia. Una volta completato il circuti lo si connette alla radio (spenta) e una volta accesa l'apparato riconoscera' l'esistenza di un accordatore esterno. Nel caso del mio Icom IC 756 lo si puo' notare dalla scritta "EXT" che appare sotto l'indicazione dell'ANT 1.Una volta installata l'interfaccia basta premere il tasto tuner per avviare il ciclo di Tuning che avviene con la potenza di 10 watt in modalita' CW. Per i possessori di accordatori SGC vi e' anche la possibilita' di collegare direttamente alla presa Molex il cavo di controllo dell'accordatore, maggiori informazioni su questo file Pdf sul sito SGC
Aggiornamento 1: grazie alle segnalazione di Enrico 5Z4ES ho scoperto che questa interfaccia può presentare problemi con l'IC 7000, maggior informazioni sul sito di VK10D
Aggiornamento 2: l'interfaccia funziona benissimo anche con il mio nuovo ICOM IC-756 PRO3
|

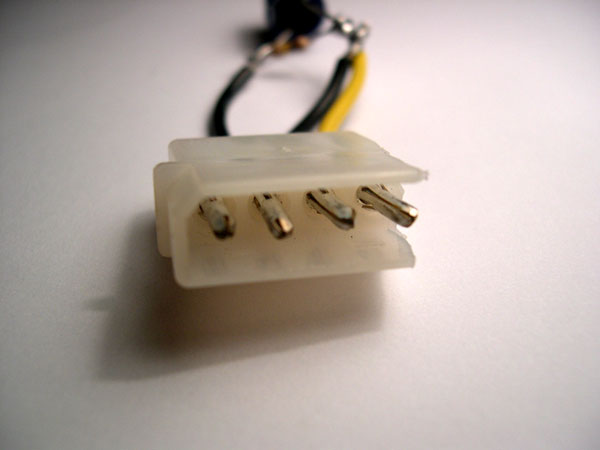

Particolare del connettore tagliato per adattarlo alla presa Molex Icom |
|

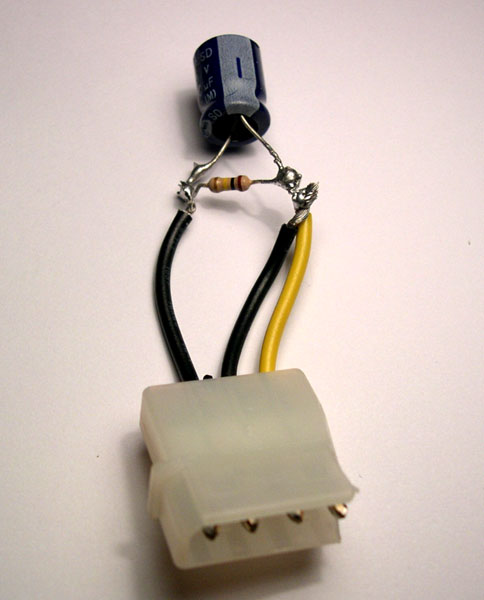

 Interfaccia non ancora collegata |
Il connettore Molex del mio IC 756
Interfaccia collegata |
